L’ANP VP Mle F1 assure, de par sa structure, la protection du visage et des voies respiratoires contre les agents toxiques chimiques (vapeurs, aérosols, goutelettes).

Il protège également des poussières.

Il est destiné à équiper le personnel de l’Armée.

Il existe en quatre tailles numérotées de 1 à 4, la taille 1 étant la plus grande et la taille 4 la plus petite.

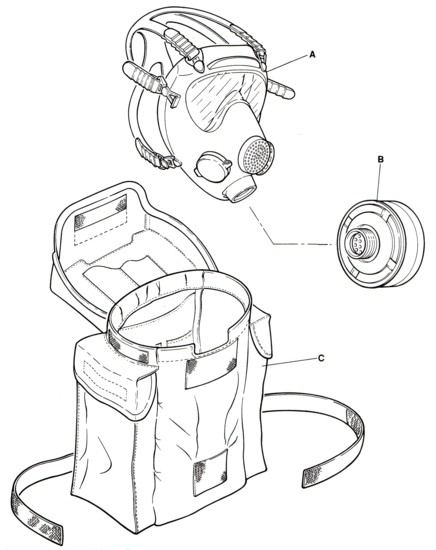

L’ANP VP Mle F1 se décompose de la manière suivante :

• un masque respiratoire VP Mle F1 avec accessoires constitué essentiellement d’un masque respiratoire (A) et d’un sac de transport (C),
• une cartouche filtrante (B).

Le masque respiratoire VP Mle F1 est équipé d’éléments phoniques et respiratoires. Il assure la protection intégrale du visage et permet de respirer en atmosphère polluée par des poussières, des aérosols, des gaz ou vapeurs.

Le couvre-face du masque est fabriqué en quatre tailles (T1, T2, T3 et T4), lui permettant d’assurer une étanchéité correcte et une adaptation confortable à toutes les conformations de visages des utilisateurs.

Le masque respiratoire VP Mle F1 reçoit la cartouche filtrante amovible.

Le masque respiratoire VP Mle F1 et la cartouche, lorsqu’ils ne sont pas utilisés, sont rangés dans le sac de transport.

Le sac se fixe au ceinturon, à l’aide de bretelles réglables en hauteur.

Il se porte du côté qui convient le mieux à l’utilisateur.

Il peut également se porter en bandoulière à l’aide de la sangle de transport.

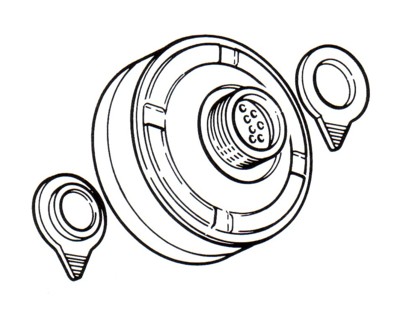

La cartouche est capable d’arrêter les vapeurs :

• des hydrocarbures (dont les toxiques de combats),

• de certains gaz acides.

Masque respiratoire VP Mle F1 :

Largeur : .................................... 170 mm

Hauteur : .................................... 240 mm

Sac de transport :

Longueur : .................................. 240 mm

Largeur : .................................... 125 mm

Hauteur : .................................... 270 mm

Cartouche filtrante :

Diamètre : .................................. 110 mm

Hauteur : .................................... 73 mm

Masque respiratoire VP Mle F1 : .... 0,520 kg

Sac de transport : ....................... 0,600 kg

Cartouche filtrante : .................... 0,240 kg

ANP VP Mle F1 : .......................... 1,360 kg

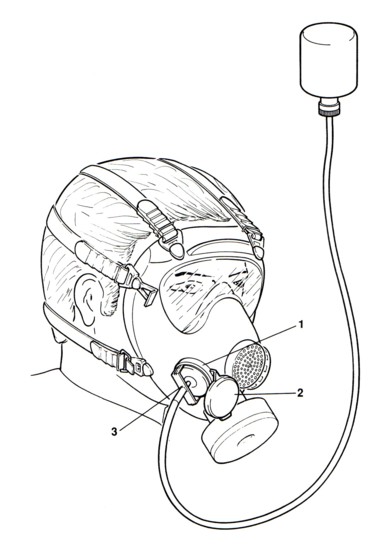

DPAL : Dispositif de Prise d’Aliments Liquides.

1° Ouvrir le chapeau (2) donnant accès au dispositif de prise d’aliments liquides (DPAL) et faire tourner le corps du DPAL (1) jusqu’à placer la tubulure interne en regard de la bouche, encliqueter l’interface (3) au corps du DPAL sur le masque.

2° Positionner le bidon comme indiqué sur la figure et l’élever plus ou moins haut suivant le débit désiré.

3° Interface pour aliment liquide le système comprend 2 modèles :

• modèle avec bouchon de bidon,
• modèle avec perforateur.
